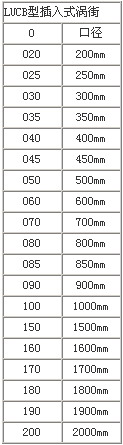

[b]產品說明： 一、功能特點[/b] ● 性價比高，可廣泛的適用于各種大口徑管道氣體、液體、蒸汽的流量計量。 ● 結構簡單可靠，可實現不斷流拆裝。 ● 壓力損失小 ● 量程比范圍寬，范圍度達10-15。 二、技術參數 ● 測量介質 各種液體、氣體及飽和蒸汽 ● 公稱口徑 DN200—DN2000 ● 介質溫度 －40℃—+250℃ ● 壓力等級 PN1.0MPa（首選）；大于PN1.0MPa協商供貨 ● 法蘭標準 DN100（執行GB/T9119.8—9標準） ● 精度等級 2.5級（首選） 精度高于2.5級需協議供貨 ● 渦街可測流量范圍 液體：0.5 m/s — 6 m/s 氣體蒸汽：5m/s — 60 m/s ● 放大器選擇 普通脈沖輸出型（12—24VDC） 普通兩線制4—20MA輸出型（24VDC） 現場顯示脈沖輸出型（24VDC與3.6VDC） 現場顯示兩線制4—20MA輸出（24VDC與3.6VDC） 現場顯示數字智能型（24VDC） ● 防爆等級 本安防爆型ExiaⅡCT4 隔爆型ExdⅡCT6 ● 防護等級 IP54、IP65 ● 表體材質 1Cr18Ni9Ti（其它材質協議供貨） 三、型號及功能選擇 [b]LUCB……………插入式渦街流量傳感器 P-LUCB型插入式渦街流量計表體安裝形式[/b] 1 LUCB型插入式渦街表體斷流拆裝式 2 LUCB型插入式渦街表體不斷流拆裝式 B-可測介質 1 氣體、液體、蒸汽通用（只限數字濾波智能示型渦街） 2 測量液體 3 測量氣體 4 測量飽和蒸汽、過熱蒸汽 O-渦街口徑 D-輸出信號 0 電壓脈沖（低電平≤1V, 高電平≥6V，脈寬≥10uS） 1 兩線制4-20mA輸出（ 溫壓補償型為三線制） 2 無信號輸出現場顯示 E-可測最高介質溫度 0 -40℃…+150℃ 1 -40℃…+280℃（LUCB型插入式渦街250℃） 2 -40℃…+350℃（LUCB型插入式渦街不可選） 3 -40℃…+420℃（只限傳感頭不斷流拆卸型） F-防爆等級 0 無防爆認證，防護等級為IP54、IP65 1 本安防爆型，防爆等級為ExiaⅡCT4 2 隔爆防爆型，防爆等級為ExdⅡCT6 G-渦街放大器顯示形式 0 無現場顯示型 1 現場顯示型（液晶顯示，可顯示瞬時流量、累積流量，補償型還能顯示溫度、壓力、標況流量等） H-儀表精度等級 0 1.0級（LUGB型首選，LUCB型需協議供貨） 1 0.5級（只限LUGB型渦街） 2 0.2級（只限LUGB型渦街，需協議供貨） 3 2.5級（LUCB型插入型渦街首選型） 4 1.5級（LUCB型插入式渦街需協議供貨） 5 低流速型渦街（表體內直接縮徑，精度≥1.5級） I-放大器安裝形式 0 表體與放大器不分離型 1 表體與放大器分離型（分離距離≤10米。溫度及溫壓補償型表體不可選） 2 潛水型渦街 J-渦街放大器工作電源 0 12VDC供電 1 24VDC供電 2 3.6V（或3V）鋰電池供電（只限帶液晶顯示無信號輸出型渦街） 3 3.6V（或3V）鋰電池、24VDC電源同時供電（只限帶液晶顯示有信號輸出型渦街） 注：3V鋰電池只適用于溫壓補償一體化型渦街 R-LUCB型插入式渦街表體法蘭壓力等級 0 PN1.6MPa 1 PN2.5MPa（壓力等級>2.5 MPa需協議供貨） M-通訊方式 0 無通訊 1 R485通訊（只限智能式放大器） 2 R232通訊（只限智能式放大器） N-HART協議 0 無HART協議 1 帶HART協議（需協議供貨） Q-濾波方式 0 普通方式 1 智能數字濾波方式（需協議供貨）
