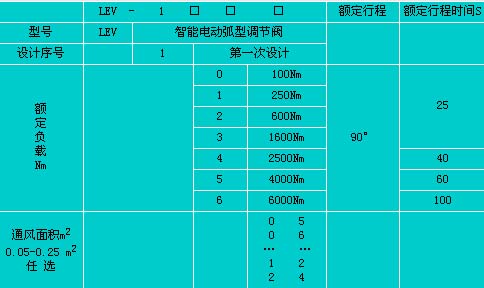

概述： LEV智能電動弧型調節閥是專為冶金電解鋁行業開發設計的氣力輸送系統控制裝置，它能夠?qū)⑾到y(tǒng)的壓力信號，通過數字調節儀調節轉換成輸出控制閥門截流件的位置，實現工業過程終端控制的目的。使被控介質按系統規定狀態下工作。 該調節閥配有新型工業級單片機為核心的智能信號采集控制系統，能接受工業儀表或計算機等輸出的4-20mA信號和執行器內部的電位器位置反饋信號，可對弧型板轉角位置自動標定，同時輸出4-20mA的閥位反饋信號。智能定位操作極為簡單，沒有傳統的可調電阻，只有一個按鍵代替?zhèn)鹘y(tǒng)的多鍵設定，只需按一次鍵就能自動設定閥門全關4mA和閥門全開20mA，定位器上有現場遠控開關即手動、自動轉換。輸入控制信號和反饋輸出信號采用光電隔離，驅動功率部分無觸點輸出，可直接驅動AC220V單相電機。將控制信號與關于輸出軸位置的反饋信號加以比較以改變輸出軸的形成，使之與輸出信號成比例關系。 智能電動弧型調節閥主要由電動執行智能定位器、電動操作器、弧型板等組成，具有結構安全可靠、精確度高、安裝、調試、操作、維修方便，手動、自動運行平穩容易調節，現場全方位控制、簡單易懂，在主操作室設液晶顯示屏，直觀操作。是電解鋁行業在風動控制當中理想的選擇。 規格型號 ●選型譜 　 ●舉例：LEV-1 1 09 　　　　　　 LEV:智能電動弧型調節閥 　　　　　　 1:第一次設計 　　　　　　 1:額定負載250Nm 　　　　　　 09:氣體流通面積0.09m[SUP]2[/SUP] 主要技術指標 　●控制精度：基本誤差限：不超過額定行程的±2.6% 　　　　　　　回　　　差：不大于額定形成的1.5% 　　　　　　　額定行程時間誤差：不超過額定行程時間的±20% 　●電動執行器反饋信號：反饋定位器500Ω—1KΩ 　●可接收外部控制信號：4-20mADC、1-5VDC,出廠設定為4-20mA 　●可輸出執行器閥位信號：低漂移輸出4-20 mADC對應執行器全關至全開，輸出信號與輸入信號完全隔離，自動定位標定 　●反饋信號調整范圍：零點（4mA）0-50%,滿度（20mA）50%-100% 　●輸出閥位電流負載電阻≤300Ω 　●控制信號中斷有三種模式：①中斷開模式②中斷停止模式③中斷關模式，出廠時設定中斷停止模式 　●控制功率輸出：無觸點輸出，輸出功率100W 　●環境溫度：-20℃-﹢50℃，相對濕度≤80% 　●大氣壓力：86-106Kpa，周圍控制中無起腐蝕的介質 　●電源：AC220V 50Hz±10% 　●絕緣電阻：在溫度為15-35℃，相對濕度為45%-75%時 　　　　　　　電源端子——機殼 不小于50MΩ 　　　　　　　電源端子——輸端子 不小于50MΩ 　　　　　　　輸入端子——機殼 不小于20MΩ
