      PR-512熱電偶信號隔離器24VDC或220VAC供電,輸入、輸出、電源、通道間全隔離，PR-512熱電偶信號隔 離器將K、B、S、R等熱電偶溫度信號，隔離、轉換為兩路相同或不同的直流電流、電 壓信號,實現不同設備同時采集控制。

●當電源為直流24VDC時，代碼選擇 為D

●當電源為交流220VAC時，代碼選擇 為A

技術指標：

輸出阻抗：0-500Ω

響應時間：<0.05s（0~90%）（TYP）

波      紋： <10mVrms

傳輸誤差：0.1%的終值

溫度系數：50ppm/K的測量值/100Ω負載

耐壓強度：500VDC時100MΩ以上，2000VAC/分鐘

電磁兼容性：符合GB/T18268工業設備應用要求

                （等同IEC61326-1）

工作溫度：-10℃~+70℃

工作濕度：<90%RH（無凝結水）

電      源：24VDC±10%或110-265VAC

消耗功率：<2W

外殼材料：尼龍PA.66

重      量：約120克

產品特點：

●DIN導軌安裝

●端子可帶電插拔

●數字電路，精度更高

●輸入／輸出／電源／通道間全隔離

●帶冷端補償，斷線告警，非線性處理

 PR-512方框圖

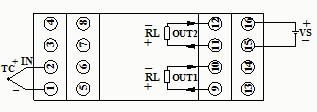

PR-512接線圖

PR-512外形尺寸圖

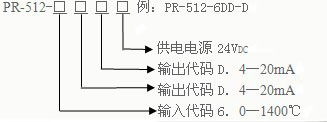

PR-512選型舉例
